دکل مهای مخابراتی

دکل‌های مخابراتی

دکل‌هایی هستند که برای مقاصد مخابراتی از قبیل نصب دیش‌های ماکروویو، آنتن‌های رادیو، آنتن‌های موبایل، آنتن‌های بیسیم و... استفاده می‌شود.

دکل‌های بازتابی

دکل‌های بازتابی :

دکل‌های بازتابی یا پسیو رفلکتور دکل‌هایی هستند که به صورت آینه امواج رادیوئی را منعکس می‌کنند. در مناطقی که به دلیل عوارض طبیعی مانند کوه دکل‌ها برای انتقال امواج دچار مشکل شوند برای دور زدن کوه از این نوع دکل‌ها استفاده می‌کنند. این نوع دکل‌ها دارای پنل بزرگی بوده که زاویه آن قابل تنظیم می‌باشد.

دکل‌های تک‌پایه

دکل‌های تک‌پایه :

دکل‌های تک‌پایه یا مونوپل به دکل‌هایی گفته می‌شود که به صورت تک‌پایه باشد. این دکل‌ها با مقاطع چند وجهی ساخته می‌شود.

این نوع دکل‌ها بر روی یک پایه استوار بوده و لنگر زیادی در پای دکل وجود دارد. لرزش این دکل‌ها به تناسب بقیه دکل‌ها بیشتر می‌باشد. این نوع دکل‌ها با توجه به فضای کمی که اشغال می‌کنند مد نظر قرار گرفته و در محیط‌های شهری که زمین از ارزش بالائی برخوردار است استفاده می‌شود. ظرفیت باربری آنها محدود بوده و در اکثر مواقع تنها برای شبکه موبایل استفاده می‌شود. این دکل‌ها تنها با جرثقیل نصب می‌شود بنا بر این در محلی باید نصب شود که امکان حرکت و نصب با جرثقیل وجود داشته باشد.

از انواع دکل های پر ظرفیت و کم ظرفیت و موبایل با ارتفاع متفاوت از 10 الی 120 متری بوده که در حال حاظر بیش از 1000 واحد از این نوع دکل های شرکت پارت تل در سراسر ایران در حال تولید یا بهره برداری می باشند . کاربردها : برای نصب آنتن های UHF و VHF - آنتن های رادیویی و ماکروویو - آنتن های موبایل و دیش های SOLID و GRID استفاده می گردد . در مورادی که باد شدت کمتری دارد و نیاز به تجمل بار کمتری دارد از دکل های 3 پایه و در غیر این صورت از دکل های 4 پایه استفاده می شود





از انواع دکل های متوسط و کم ظرفیت و موبایل با ارتفاع های متفاوت از 6 الی 90 متری بوده که در حال حاظر بیش از 800 واحد از این نوع دکل ها ی شرکت پارت تل در حال تولید و یا بهره برداری می باشند . این دکل های را هم بر روی زمین و هم بر روی پشت بام می توان نصب کرد . اجزای این دکل ها عبارتند از : بیس پیلیت . عصایی . مهار کش . سیسم مهار . کلمپس . سکشن . صفحه ذوزنقه ای . تاج سر دکل . تسمه . کمربرندی و پیچ و مهره و گوشواره ها . همچنین فاصله فونداسیون مهارها تا فونداسیون پایه دکل به طور معمول به اندازه 3/1 ارتفاع دکل اجرا می شود

دکل های منوپل یا تلسکوپی ( تک پایه ) :

به صورت 12 وجهی از انواع دکل های سیستم موبایل Xpole & Vpole و همچنین سیستم WLL با ارتفاع های 18 الی 42 متری بوده که در حال حاظر بیش از 500 واحد از این نوع دکل های شرکت پارت تل در حال تولید و یا بهره برداری می باشد .

پسیو رفلکتورهای مخابراتی :

پسیو رفلکتور یا دکل‌های بازتابی : دکل‌هایی هستند که به صورت آینه امواج رادیوئی را منعکس می‌کنند. در مناطقی که به دلیل عوارض طبیعی مانند کوه دکل‌ها برای انتقال امواج دچار مشکل شوند برای دور زدن کوه از این نوع دکل‌ها استفاده می‌کنند. این نوع دکل‌ها دارای پنل بزرگی بوده که زاویه آن قابل تنظیم می‌باشد.

در سایت ویکی‌پدیا از این نوع دکل ها بعنوان دکل های بازتابی ذکر شده است:

دکل‌های بازتابی یا پسیو رفلکتور دکل‌هایی هستند که به صورت آینه امواج رادیوئی را منعکس می‌کنند. در مناطقی که به دلیل عوارض طبیعی مانند کوه دکل‌ها برای انتقال امواج دچار مشکل شوند برای دور زدن کوه از این نوع دکل‌ها استفاده می‌کنند. این نوع دکل‌ها دارای پنل بزرگی بوده که زاویه آن قابل تنظیم می‌باشد.

نکته قابل ذکر دیگر این است که از کوهها برای نصب دستگاه های تقویت سیگنال نیز استفاده می شود.

تصویر زیر مربوط به دکل 210 متری روی کوه وه متاتسمیندا در تفلیس است که امواج تلوزیونی را ارسال می نماید.





*سیستم روشنائی دکل جهت مشخص شدن ارتفاع و محل دکل در شب می‌باشد تا هواپیماها و بالگردها در هنگام پرواز در منطقه با دکل برخورد نکنند. مطابق استاندارد ICAO سیستم روشنائی برای دکل‌های بلندتر از 30 متر الزامی می‌باشد که در بعضی مواقع بنا به دلایلی در دکل‌های کوتاه تر نیز الزامی می‌شود. این سیستم شامل چراغ دکل، لامپ (ترافیکی 8000 ساعتی) ، فوتوسل ، فلاشر و کابل برق افشان می باشد .

دکل‌های مهاری

دکل‌های مهاری به دکل‌هایی گفته می‌شود که بوسیله سیم مهار به زمین یا تکیه گاه دیگری مهار گردد.

این نوع دکل‌ها به دلیل وزن پایین و سبکی وزن مزیت دارد و در مکان‌هایی که فضا به قدر کافی موجود باشد استفاده می‌گردد. اغلب در شبکه تلفن همراه، رادیو و بیسیم و شبکه‌های رایانه‌ای مورد استفاده قرار می‌گیرد.

این دکل‌ها قابلیت نصب در پشت بام منازل و ادارات را داشته علاوه بر اینکه ارتفاع ساختمان به بلندی محل نصب آنتن‌ها کمک کرده در مناطق شهری مزیت فراوانی دارد.

این نوع دکل‌ها در صورتی که روی زمین نصب گردد نیاز به فضای زیادی جهت نصب سیم مهارها دارد. به خاطر سبکی وزن، بهای این دکل‌ها کمتر از دکل‌های دیگر بوده و نصب آنها ساده و کم هزینه‌است. این دکل‌ها بسته به ابعاد و نوع ساخت به جند دسته تقسیم می‌شوند از انواع آن می‌توان به دکل‌های سری G اشاره کرد که با انواع G۲۵، G۳۵، G۴۵ تولید می‌شوند این دکل‌ها به صورت سه ضلعی و به صورت سکشن‌های سه متری که پایه‌ها از لوله نمره ۳ بوده که به وسیله میل گردهای نمره ۸ یا ۱۰ به صورت خرپائی به هم متصل می‌شود این دکل‌ها ابتدا توسط کارخانه دکل سازی ROHN کانادا تولید می‌شده که اکنون در بعضی مواقع با نام این کارخانه شناخته می‌شوند. این نوع از دکل‌های مهاری با باربری بسیار کم بوده و تنها برای نصب آنتن‌های بی سیم و یا دیش‌های کوچک اینترنت استفاده می‌گردد. عدد مقابل G نشان دهنده عرض قاعده بخش‌ها به سانتیمتر می‌باشد. این دکل‌ها به دلیل سبکی بیشتر در پشت بام‌ها نصب می‌شوند و در هر ۹ متر به وسیله سیم مهار از سه جهت مهار می‌شوند.

دکل مهاری G45

دکل های مهاری به دکل هایی گفته می شود که به وسیله سیم مهار به زمین یا تکیه گاه دیگری مهار گردد .
این نوع دکل ها به دلیل وزن پایین و سبکی وزن مزیت دارند و در مکان هایی که فضا به قدر کافی موجود باشد استفاده می گردد. اغلب در شبکه تلفن همراه، رادیو و بی سیم و شبکه های رایانه ای مورد استفاده قرار می گیرد. این دکل ها قابلیت نصب در پشت بام منازل و ادارات را داشته و علاوه بر اینکه ارتفاع ساختمان به بلندی محل نصب آنتن ها کمک کرده، در مناطق شهری مزیت فراوان دارد. این نوع دکل ها در صورتی که روی زمین نصب گردد نیاز به فضای زیادی جهت نصب سیم مهارها دارد. به خاطر سبکی وزن، بهای این دکل ها کمتر از دکل های دیگر بوده و نصب آن ها ساده و کم هزینه است. این دکل ها بسته به ابعاد و نوع ساخت به چند دسته تقسیم می شوند.

از انواع آن می توان به دکل های سری G45 اشاره کرد . این دکل ها به صورت سه ضلعی و چهار ضلعی به صورت سکشن های سه متری که پایه ها از لوله نمره 3 بوده که در دو تیپ A و B به ترتیب با میلگردهای نمره 8 یا 10 به صورت خرپایی به هم متصل می شود. دکل های مهاری با باربری بسیار کم و تنها برای نصب آنتن های بی سیم و یا دیش های کوچک اینترنت استفاده می گردد. عدد مقابل G  نشان دهنده عرض قاعده بخش ها به سانتیمتر می باشد. یعنی عدد 45 در این مدل بیانگر  عرض قاعده 45 سانتی متری هر یک از سه یا چهار  وجه این نوع از دکل می باشد . این نوع دکل جهت نصب حداکثر ارتفاع 81 متر توصیه می شود .

این دکل ها به دلیل سبکی، بیشتر در پشت بام ها نصب می شوند و در هر 9 متر و گاهی در هر 6 متر به وسیله سیم مهار از سه جهت با زاویه 120 درجه مهار می شوند. هر سکشن از یک بدنه لوله ای و اتصالات میلگردی که از طریق جوش CO2 به هم متصل شده اند تشکیل شده است. سکشن ها (قطعات 3 متری) به صورت مثلثی یا مربعی شکل بوده و هر سکشن طبق استاندارد دارای 8 ردیف پله جهت افزایش مقاومت و ایستایی دکل و همچنین سهولت برای بالا رفتن از آن طراحی شده است .
جهت جلوگیری از فرسودگی و زنگ زدگی، دکل ها دارای پوشش گالوانیزه گرم هستند.

متعلقات دکل مهاری:

اجزای این نوع دکل ها شامل سکشن (بدنه)، بیس پلیت، سیم مهاری، مهار کش، کرپی (کلمس)، صفحه تعادل، گوشواره، تاج سر دکل، تسمه کمربندی، پیچ و مهره و... می باشد.

صفحه تعادل 3 سوارخه و 6 میل می باشد .

دکل‌های خودایستا سه پایه

دکل‌های خودایستا سه پایه :

دکل‌های خودایستا سه پایه دکل‌هایی هستند که به صورت مشبک بوده و دارای سه پایه می‌باشد. پایه‌ها اکثراًَ از لوله و اعضای داخلی به صورت خرپائی از نبشی ساخته می‌شود. در ساخت پایه‌ها از نبشی، نبشی ۶۰ درجه، میل گردهای توپر، پرفیل‌های خمکاری شده و... نیز استفاده می‌شود. اعضای داخلی (بریس‌ها) از نبشی، لوله، میلگرد ساخته می‌شود. این نوع دکل‌ها برای نصب آنتنهای ماکروویو، آنتنهای موبایل و بیسیم استفاده می‌شود.

دکل های خود ایستا سه پایه :

دکل های خودایستا سه پایه دکل هایی هستند که به صورت مشبک بوده و دارای سه پایه می‌باشد. پایه ها اکثراً از لوله و اعضای داخلی به صورت خرپائی از نبشی ساخته می‌شود. در ساخت پایه ها از نبشی، نبشی ٦٠ درجه، میل گرد های تو پر، پرفیل های خم کاری شده و... نیز استفاده می‌شود. اعضای داخلی (بریس‌ها) از نبشی، لوله، میل گرد ساخته می‌شود. این نوع دکل‌ها برای نصب آنتنهای ماکروویو، آنتن های موبایل و بیسیم استفاده می‌شود.

*دکلهای مخابراتی تولیدی این شرکت به شرخ ذیل می باشد:

• دکلهای خود ایستا 3 پایه تمام نبشی تا ارتفاع 120 متر
• دکلهای خود ایستا 3 پایه لوله و نبشی تا ارتفاع 120 متر
• ساخت متعلقات، ملزومات و اتصالات مورد نیاز دکلها و سیستمهای مخابراتی

**هشدار : به دلیل رعایت استانداردهای مخابرات ، استفاده از مواد اولیه خالص و مرغوب و تولید دکل های مخابراتی با بهترین کیفیت ، شرکت ایران دکل که تولید کننده دکل های مخابراتی در ایران می باشد مورد تائید بسیاری از ارگان ها ، سازمان ها و شرکت های دولتی و خصوصی قرار گرفته است . به همین سبب متأسفانه بعضی از افراد و شرکت ها (خصوصی ) جهت فروش کالاهای نامرغوب و غیراستاندارد خود به سوء استفاده از نام و عنوان تجاری ایران دکل اقدام نموده اند . لذا خواهشمند است در هنگام استعلام قیمت و خرید ، نهایت دقت را به عمل آورید .

* بدیهی است که کلیه دکل های تولیدی این شرکت مطابق با استانداردهای جهانی بوده و با بهره گیری از تجهیزات و دستگا های صنعتی پیشرفته با بهترین کیفیت تولید و به همراه گارانتی ساخت عرضه می شوند .

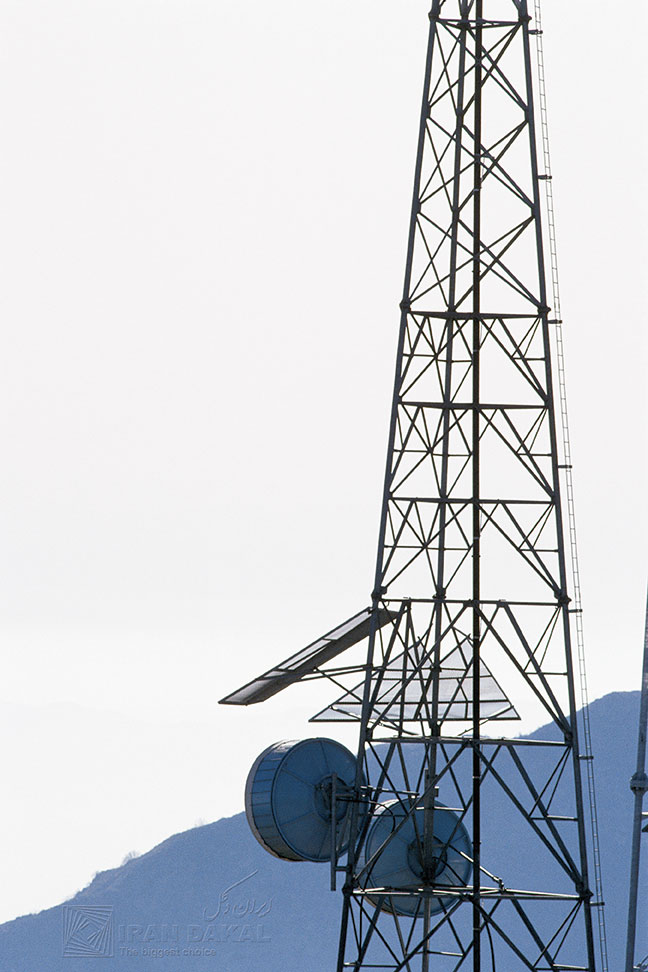

دکل‌های خودایستا چهارپایه

دکل‌های خودایستا چهارپایه :

این نوع دکل‌ها به صورت چهار پایه بوده که معمولاًَ تمام قطعات دکل از نبشی ساخته می‌شود که بوسیله پیچ و مهره به یکدیگر متصل م یشوند. این دکل‌ها برای بارهای زیاد و معمولاً برای ارتفاع‌های بلند تر از ۲۴ متر استفاده می‌شود.

دکل های خودایستا چهار پایه:

این نوع دکل ها به صورت چهار پایه بوده که معمولاً تمام قطعات دکل از نبشی ساخته می شود که به وسیله پیچ و مهره به یکدیگر متصل می شوند. این دکل ها برای بارهای زیاد و معمولاً برای ارتفاع های بلندتر از 24 متر استفاده می شوند.

**هشدار : به دلیل رعایت استانداردهای مخابرات ، استفاده از مواد اولیه خالص و مرغوب و تولید دکل های مخابراتی با بهترین کیفیت ، شرکت ایران دکل که تولید کننده دکل های مخابراتی در ایران می باشد مورد تائید بسیاری از ارگان ها ، سازمان ها و شرکت های دولتی و خصوصی قرار گرفته است . به همین سبب متأسفانه بعضی از افراد و شرکت ها ( خصوصی ) جهت فروش کالاهای نامرغوب و غیراستاندارد خود به سوء استفاده از نام و عنوان تجاری ایران دکل اقدام نموده اند . لذا خواهشمند است در هنگام استعلام قیمت و خرید ، نهایت دقت را به عمل آورید .

* بدیهی است که کلیه دکل های تولیدی این شرکت مطابق با استانداردهای جهانی بوده و با بهره گیری از تجهیزات و دستگا های صنعتی پیشرفته با بهترین کیفیت تولید و به همراه گارانتی ساخت عرضه می شوند .
